一、产品概述

伺服精密模切机是柔性材料精密成型加工核心自动化设备，采用全伺服闭环驱动方案，取代传统气动、油压模切。用于各类卷材材料半切、全切、冲孔、套冲、复合排废加工，依靠伺服精准控制模切深度、送料长度、模切压力与运行速度，解决薄料压穿、厚料切不透、尺寸偏差、批量一致性差等痛点。

支持单机独立生产，亦可搭配放卷、贴合、排废、收卷单元组成一体化模切产线，广泛用于新能源、3C 电子、医疗胶贴、绝缘辅料等精密制造领域，兼顾样品打样、小批量试制与大规模量产。

二、整机主要结构

高刚性机身主体：厚钢板框架时效处理，抗震抗形变，长时间高速运行稳定性强；

伺服驱动系统：主模切伺服、送料伺服双闭环控制，搭载高精度编码器；

模切执行单元：精密导柱导套结构，可快速安装 QDC 刀模，模切行程数字化可调；

卷材输送单元：气胀轴放卷 / 收卷、恒张力控制系统，选配光电追标纠偏；

人机控制系统：PLC + 工业触摸屏，工艺程序存储、参数一键调用；

功能拓展模块：多层贴合机构、自动排废、小孔套位、切片下料、安全防护光栅。

三、核心功能与产品优势

1、全伺服闭环控制，加工精度更高

送料、模切独立伺服驱动，消除步进电机失步、累积误差；精准管控模切深度，稳定实现半穿、全切工艺。重复定位精度高，成品尺寸统一，边缘平整少毛刺。

2、工艺参数数字化可调，柔性生产

模切速度、压力、行程、送料长度触摸屏直接设定；支持多组工艺配方保存，切换产品一键调取，快速换型，适配多品种、小订单柔性制造。

3、压力柔性可控，保护原材料与刀模

伺服力矩自适应调节，针对泡棉、薄膜、导电胶、石墨片等不同材质自动匹配压力，避免薄膜压溃、膜电极损伤，同时降低刀模冲击损耗，延长模具使用寿命。

4、可选光电追标 / 小孔套位功能

搭配光电传感器实现色标跟踪模切；升级小孔套位模组，满足多层复合产品高精度套冲需求，适合保护膜、背胶、导电辅料复杂工艺。

5、恒张力卷材输送，杜绝材料拉伸变形

放卷、收卷配备张力控制系统，薄型 PET、PI 膜、铜铝箔输送平稳，有效防止拉伸、起皱，保障超薄辅料稳定加工。

6、运行节能低噪，安全完善

伺服按需输出动力，相比油压机型能耗更低、无油污污染；配备安全光栅、急停联锁、过载报警，适合洁净车间使用。

7、模块化拓展，产线易集成

可自由选配贴合、多层复合、排废、切片、视觉检测模块；预留通讯接口，可对接上下料机构与 MES 系统，搭建全自动转化产线。

四、参考标准技术参数（支持非标定制）

有效模切宽度：300/350/450/600mm（可选）

送料精度：±0.03～±0.08 mm

*大模切速度：60–200 次 / 分钟

模切行程：0–50mm 数字化可调

控制方式：双伺服 PLC 智能控制系统

适配卷材厚度：0.01～10mm（依材料特性）

选配：光电追标、小孔套位、多层贴合、自动切片、CCD 视觉定位

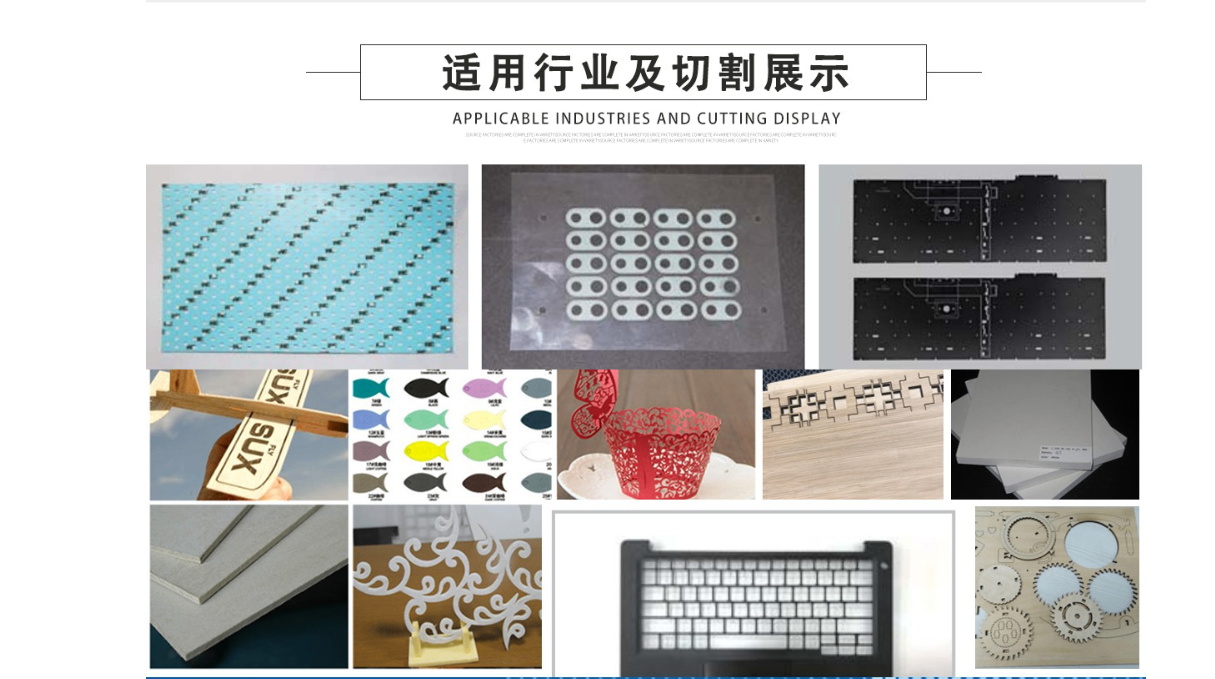

五、适用加工材料与行业

✅ 新能源行业：燃料电池密封垫片、导热泡棉、石墨膜、绝缘麦拉、隔热胶垫

✅ 3C 电子：保护膜、双面胶、导电布、泡棉缓冲垫、FPC 补强片

✅ 胶粘制品：泡棉胶、PET 胶贴、医用不干胶、防尘网、EVA 垫片

✅ 包装行业：标签、防尘垫、缓冲内衬、各类单面 / 双面离型膜制品

✅ 医疗行业：医用胶贴、透气敷料、防护材料模切加工

六、客户应用价值

稳定提升良率，减少切穿、切不断、套位偏移不良；

数字化工艺固化，降低操作工经验依赖，方便标准化扩产；

减少原材料浪费，降低刀模损耗，长期生产成本更优；

单机灵活布局，可逐步拓展为全自动复合模切生产线。
