行业干货 | 温差来源分析、设备设计要点与验收测温方法（附排查对照表）

导语：同一块加热板，中心 160℃，边角可能只有 153℃。这点温差压覆铜板会翘曲，压碳纤维会固化不均，压气凝胶隔热片会有的位置虚贴、有的位置过压。麻烦在于，板面温差出问题时，设备参数表上每一项都“合格”——单点温控精度明明是 ±1℃。本文讲三件事：温差从哪来，设备和使用上怎么把它压小，验收时怎么测才算数。

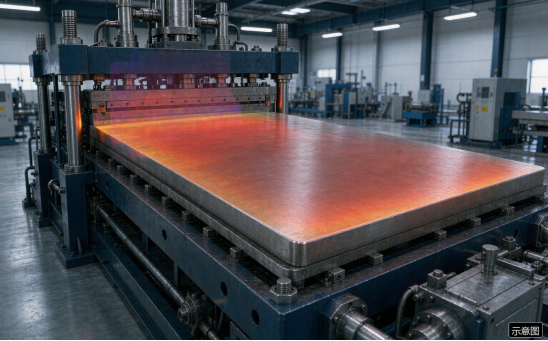

热压机加热板板面（文章封面，示意图）

一、板面温差从哪来

先说结论：温差不是单一原因造成的，它是加热方式、板体结构、测控位置、使用工况四层因素叠加的结果。

· 边缘散热。加热板的四个边和上下端面都暴露在空气里，热量从这些地方跑掉的速度比中心快。所以板面温度分布有个基本规律：中心和中部高，靠边一圈低。板越大、工作温度越高，这个差越明显。

· 加热元件是点热源。电加热管是一根一根插进板里的，热量集中在管子周围，靠钢板自身导热往远处摊。管子间距大了，两根管子中间的位置温度就低；间距不均匀，板面就有条纹状的温差。

· 流道有流程差。用导热油加热的板子，油从进油口走到出油口，一路放热，出口侧油温会比进口侧低几度。流道串联的板子这个问题更突出，一路盘下来，末端和首端的板面温度能差出一截。

· 板厚不够。薄板存不住热，也摊不平热。板体相当于一个均温层，厚度不够，任何局部扰动都会直接反映到板面上。

· 测温点位置不对。这是*容易被忽略的一条。热电偶如果装在加热元件旁边，它测的是“热源温度”，比板面工作区的实际温度高不少。控制系统看着稳定，实际板面早偏了。

· 带载之后一切都会变。模具和坯料是大吸热体，合模瞬间会拉低板面温度。空载测出来很均匀的板子，带上重模可能就是另一回事。长期固定位置压同一个模具，那个位置的板温特性也会和别处不一样。

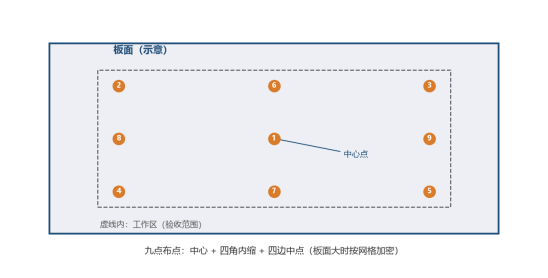

图1  板面九点测温布点示意（工作区内验收）

二、设备端：把温差从结构上做小

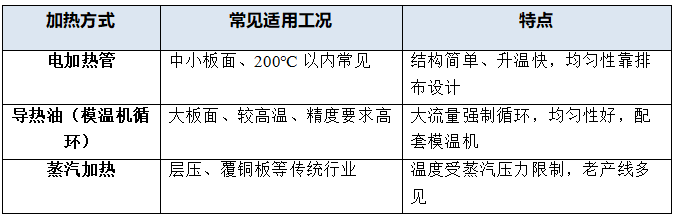

1. 加热方式按工况选

  板面大、温度高、均匀性要求严的工况，导热油方案更稳；小板面、节拍快的，电加热做好排布同样够用。没有哪种方式天然保证均匀，差别在后面的设计细节。

2. 电热管排布：边部加密

既然边部散热快，那就让边部多进点热。成熟的做法是电热管靠边一路间距收紧、中部放宽，或者边部单独分一组，控制上给一点功率补偿。这样压出来的板面分布，边缘那圈低下去的台阶能明显收窄。

3. 流道设计：多路并行、对角进出

导热油加热的板子，流道要分多路并行，进油口和出油口对角布置，让每一路的流程长度接近，流程差就小。油温机流量要留余量——流量不足时，油在板内停留时间长，进出口温差被放大，板面跟着遭殃。

4. 板体：厚度给足，隔热做上

板体一般用 45 钢锻件，厚度按台面尺寸和温度等级给足均温层。工作面平面度控制在 0.05mm 量级以内——板不平，压力不均，温度贴合也差。板背面要做隔热层，减少热量往机架上漏，不然边部和背部成了散热水池，板面温差想小也小不下来。

5. 测温点放到板面工作区

热电偶埋在哪，决定了控制系统“看见”的是什么温度。测温点应布置在板面工作区内，而不是贴着加热元件。上下板如果工况不同，要分别设测温点和控温回路。

三、控制端：分区控温，预热均温

· 多区独立控温。把板面划成若干区，每区单独配热电偶和 PID 回路。常见分 2～8 区，视板面大小定。边部区可以设一点温度补偿，抵消边缘散热。

· 调功方式。用调功器或固态继电器做功率连续调节，比通断式控制波动小，超调也轻。

· 预热均温。冷板升温到设定值后，别急着上料。空载保温 15～30 分钟，让板体内外热透再开工。刚到温就压料，板芯还没热起来，第一批产品*容易出温差问题。

· 连续生产节奏。板温稳定靠的是热平衡。开合模太频繁、单模间隔忽长忽短，板温就在波动。安排生产时让节拍尽量均匀，比事后调参数管用。

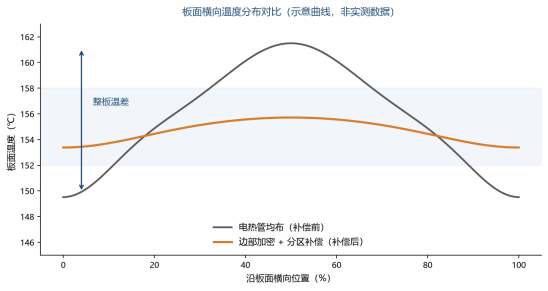

图2  边部加密补偿前后的板面温度分布（示意曲线）

四、使用端：几件不花钱的事

设备定型之后，使用习惯还能再抢回一两度的均匀性：

· 模具先预热再上机，别拿加热板当模具的预热器；

· 垫板选导热好的材料，厚度均匀，别用翘曲的旧垫板；

· 模具在工作台上居中对称摆放，别长期偏在一边；

· 大吨位板面换新模具时，重新测一轮带载温差，别沿用旧模具的数据。

五、验收：板面温差怎么测才算数

供应商说“温差 ±3℃”，要追问三个问题：测几个点、空载还是带载、升温过程还是保温阶段。规范的测法是这样：

· 布点。工作区内按五点或九点布置：中心、四角内缩、四边中点。板面大的按网格加密。测点位置要让对方画图确认，避免专挑好的位置。

· 测温手段。接触式表面热电偶*可靠，测温纸可以交叉验证，红外热像仪用来看整体分布，但发射率设置不对时读数偏差大，只作辅助。

· 测两个状态。空载保温状态测一轮，带模具（建议用你的实际模具）保温状态再测一轮。验收以带载数据为准。

· 取数口径。各点读数的极差（*高减*低）就是整板温差。行业常见验收口径是工作区内整板温差 ≤±3℃，层压、覆铜板类要求更严的可以收到 ±2℃ 以内。具体指标以试机实测和技术协议为准。

这四条建议写进技术协议。口头承诺的均匀性，和实测报告里的均匀性，经常不是一回事。

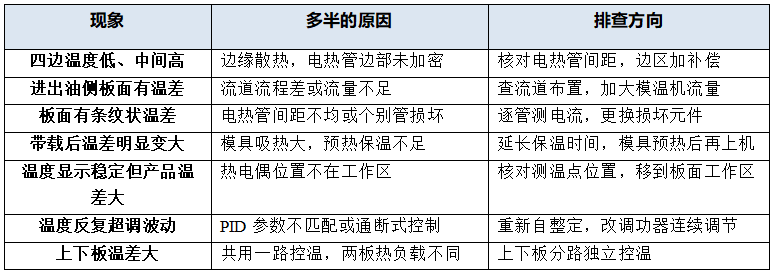

六、常见温差问题排查对照

七、高频问题解答（FAQ）

问题一：单点温控精度 ±1℃，板面均匀性是不是就没问题了？

不是一回事。单点精度说的是测温点那一处准不准，板面均匀性说的是整块板上各处差多少。测温点准，不代表板面上*远的角落也准。选型和验收看整板温差，别只看单点精度。

问题二：电加热和导热油加热到底怎么选？

看板面尺寸、温度等级和均匀性要求。中小板面、200℃ 以内、节拍快的，电加热结构简单够用；大板面、温度更高或温差要求严的，导热油加模温机方案更稳。拿不准就把产品工况给设备厂，让对方出方案时附板面温度分布的实测依据。

问题三：板面温差多少算合格？

行业常见口径是工作区内整板温差 ≤±3℃，要求高的行业（如覆铜板层压）收到 ±2℃ 以内。这不是硬性国标数字，属于行业普遍约定，*终以你们产品和工艺的要求、以及试机实测为准。

问题四：用了几年的老设备温差变大了，怎么改善？

先查三样：电热管有没有损坏或老化（逐管测电流）、热电偶有没有漂移（用便携表比对）、板面平面度还行不行。这三样排除了还大，多半是原设计余量不足，可以考虑加热分区改造或换板。改造前先做一轮多点实测，把数据留着对比。

结语

板面温度均匀性不是一项单独的参数，它是加热方案、流道和电热管排布、板体厚度、测温点位置、控制算法和使用习惯一起堆出来的结果。采购时把“整板温差、九点实测、带载验收”三条写进技术协议，使用时把预热和节拍管好，大部分温差问题都能提前挡住。

无锡市科力特精密液压机械厂（www.wxklt.com）的热压机、真空热压机系列支持多区独立控温与导热油、电加热等多种加热方案，采购前可按您的产品带料试机，提供板面多点实测温度数据，用数据说话。

本文由无锡市科力特精密液压机械厂提供，用于热压工艺科普。文中温度数值与温差指标为行业常见参考范围，实际以试模结果和设备技术协议为准。
