导语：打开一辆新能源车的电池包，电芯上方那块把采集线束、铝排、铜排集成在一起的板子，就是 CCS（电芯连接系统，Cell Contacting System）集成母排。它的生产工序里有一道关键环节——把 FPC 采集板、胶膜、铝排按层次叠好后热压贴合，再冷压定型。这道工序的专用设备，行业里叫 CCS 母排热压设备。选型时常见的纠结是：双工位和自动线差在哪？层数怎么定？温度精度多少才够用？本文按选型的实际顺序，把贴合工艺、温压控制、层数台面、流转布局四件事一次讲清。

一、CCS 贴合这道工序在压什么

先说工艺逻辑。CCS 母排的叠层大致是：铝排（或铜排）— 热熔胶膜 — FPC 采集板，部分结构还带绝缘膜。叠好后送入热压机，在温度和压力共同作用下，胶膜软化流动，把排和板粘成一体；热压完成后再转入冷压机，循环水冷却定型，防止胶膜冷却收缩带来的翘曲和尺寸漂移。

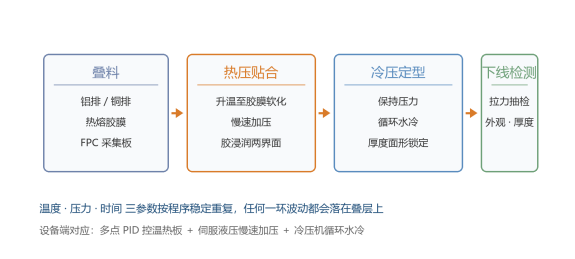

工艺流程一环扣一环：

· 叠料。按图纸顺序叠放铝排、胶膜、FPC，定位精度直接影响贴合效果。

· 热压贴合。升温到胶膜软化区间，慢速加压，让胶充分浸润两个界面。

· 冷压定型。保持压力循环水冷，胶膜固化定型，厚度和面形锁住。

· 下线检测。拉力、外观、厚度抽检。

设备的任务，就是把“温度、压力、时间”这三样按程序稳定重复。哪一环波动大，叠层上都会留下痕迹——气泡、粘不牢、压痕，都和这三个参数有关。

二、温度与压力控制：贴合质量的两个基本盘

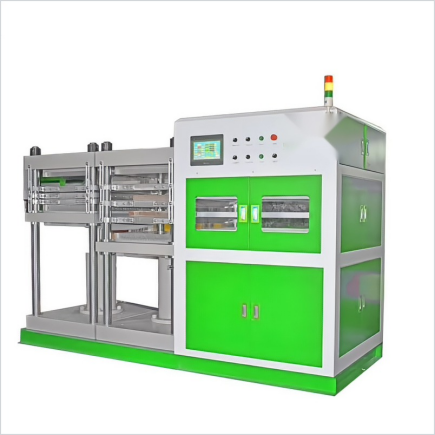

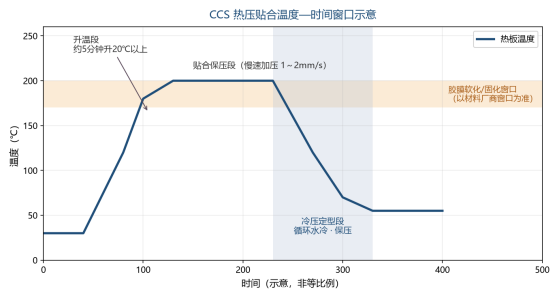

温度端看三点：热板升温能力、板面均匀性、测温点数量。以双工位一体机型为例，常见配置是三层热板、层间隔 50mm、板面 500mm×500mm，180℃ 待机条件下模腔内温度可在 5 分钟左右升至 200℃ 以上；加热用不锈钢电热管均匀分布，多点 PID 测温，温度控制精度常见在 ±5℃ 档。胶膜的软化与固化窗口由材料厂商给出，设备温控精度要落在窗口以内，这个账在选型时就要对上。

压力端看加压曲线。CCS 叠层是“软硬搭配”——铝排硬、胶膜和 FPC 软，猛压会把 FPC 上的元器件压出压痕，慢压又拖节拍。伺服液压驱动的价值就在这里：快速上行 30mm/s 接近叠层，慢速加压段降到 1～2mm/s，回程 50mm/s，压力与位置都可程序设定。换产品时调用对应程序，换人换班波动小。

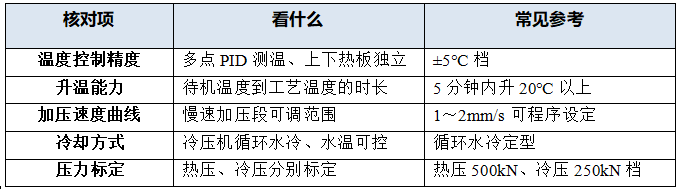

两个基本盘的核对要点：

三、层数与台面：按产品尺寸和节拍倒推

CCS 母排单件面积不大，多数在几百毫米见方，所以这类设备普遍走“多层”路线：一次压合多层开口，每层放数件，单循环产出成倍增加。层数越多、层间隔越紧凑，对热板平整度和温度均匀性的要求也越高，这一点选型时要连在一起看。

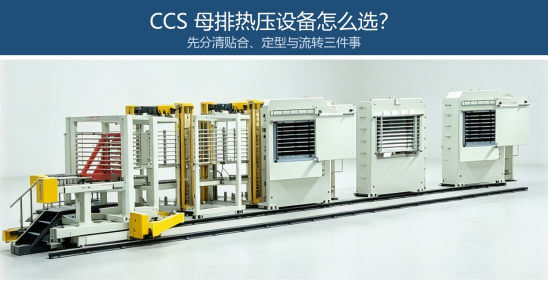

台面按产品倒推：单件 CCS 外形尺寸加上摆放间距，得出每层需要压合的面积；再按班产节拍倒推层数和单循环时间。以常见配置为例：板面 500mm×500mm、三层开口的机型适合中小规格产品多件排布；大幅面产品则要看 1900mm×1000mm 有效压合面积、12 层开口的自动线配置，单循环可产出 12 件。层数和台面互相牵扯，先定产品、再定布局，别反过来。

四、流转布局：四档配置对应四种产能

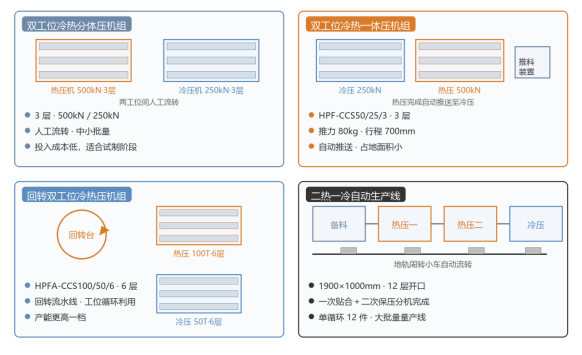

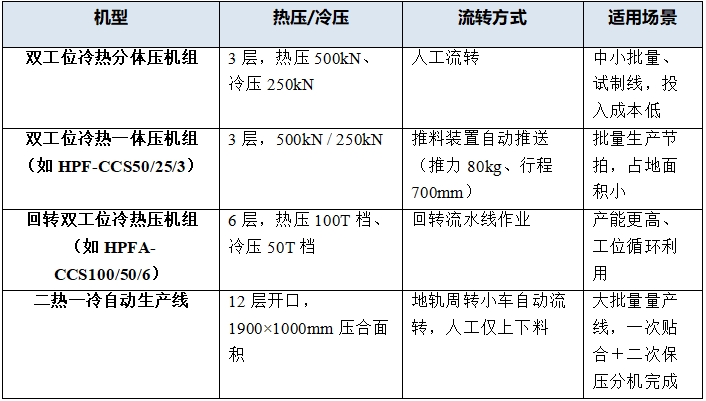

CCS 母排热压设备的机型差异，主要在热压、冷压、流转三段怎么排布。市面上常见的四档：

选型顺序建议：先按节拍算出每班需要的热压、冷压循环次数，再看是人工流转够用还是要自动流转。分体和一体的差价不大时，直接上自动推送；上自动线则要把车间布局、地轨走向、上下料位一起规划，设备进场后再改就麻烦了。

安全配置也在这档一起核对：自动线机型配安全光幕等防护装置，操作界面中英文可选，热模取放按规程佩戴防护手套——这些在验收时逐项确认。

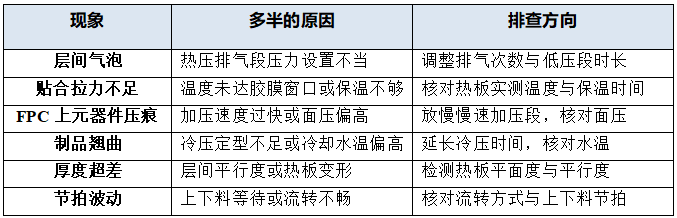

五、常见缺陷排查对照

六、高频问题解答（FAQ）

问题一：CCS 母排热压设备和电池模组压装机是一回事吗？

不是。CCS 热压设备处理的是采集板与母排的贴合固化，属于部件制造工序；模组压装机（包括电堆压装）处理的是电芯装配环节，对象、压力量级、工艺目标都不同。两类设备有些技术同源，选型时别拿错需求单。

问题二：热压之后为什么还要冷压定型？

胶膜在热态下是软的，冷却过程会收缩回弹。热压完直接空冷，厚度公差和面形都不好控制；冷压机保持压力循环水冷，胶膜在受压状态下固化定型，翘曲和尺寸漂移都能压住。所以双工位“一热一冷”是这类设备的基本形态。

问题三：小批量试制阶段选哪档配置？

分体双工位压机组就够用——参数配置和一体机一致，差别在人工流转，投入成本低，试制阶段换产品也更灵活。等节拍要求上来，再按第四节的路子升级到一体、回转或自动线，热压冷压的工艺参数可以平移过去。

问题四：24 小时连续生产怎么验收？

把节拍、温度精度、压合力值曲线写进技术协议，按验收标准做连续运行考核，产出件按比例抽检拉力和厚度。设备侧配安全光幕与故障诊断界面，验收时把报警和易损件清单一起过一遍，交接才算完整。

结语

CCS 母排热压设备的选型，顺序是：先吃透自家叠层结构和胶膜工艺窗口，再按节拍定层数与台面，然后把温控精度和加压曲线两个基本盘对清楚，按产能档位选流转布局。四步走完，四款机型的边界就清楚了。

无锡市科力特精密液压机械厂（www.wxklt.com）的 CCS 母排热压设备覆盖双工位分体、双工位一体、回转双工位到二热一冷自动生产线的完整序列，参数与配置可按产品工艺、产能与车间条件非标定制，欢迎携叠层图纸与节拍需求沟通选型方案。

本文由无锡市科力特精密液压机械厂提供，用于 CCS 集成母排贴合成型工艺科普。文中温度、压力、层数等数值为行业常见参考区间，实际工艺参数以胶膜材料厂商窗口、叠层结构设计及试模结果为准。
