均温板/VC散热板热压机

我司均温板/VC散热板热压机，以“精准、高效、稳定、适配”为核心，通过精密温控、真空热压、模块化设计等技术，解决均温板加工中的核心痛点，提升产品良品率与生产效率。无论是消费电子领域的轻薄化需求，还是工业、新能源领域的高可靠性要求，该设备均可提供定制化加工解决方案，助力客户在高效散热部件生产领域形成核心竞争力。我们还可根据客户特殊工艺需求，提供设备定制、技术调试、售后培训等一站式服务，全程保障客户生产顺利推进。

在线咨询

189-1422-7001

产品简介/ PRODUCT INTRODUCTION

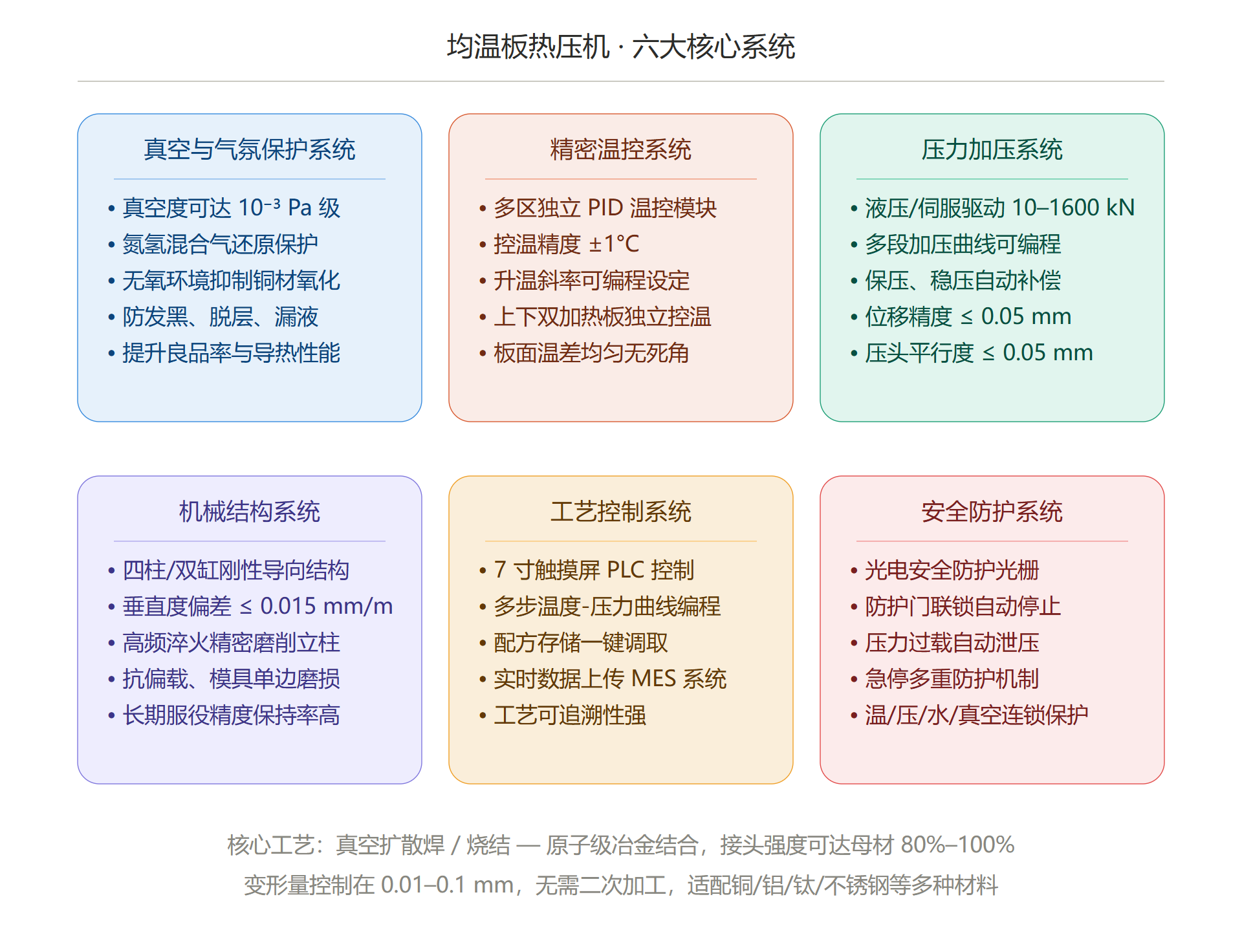

均温板/VC散热板热压机是针对均温板（真空腔均热板）生产工艺定制的专用设备，核心用于均温板盖板与基板的热压焊接、真空封装、毛细结构贴合等关键工序。设备采用模块化设计，集成精密热压系统、真空系统、压力控制系统与智能温控系统，可适配不同尺寸、规格的均温板加工，覆盖从消费电子小型均温板到工业级大型散热板的全品类生产需求。

相较于传统加工设备，该热压机通过精准的温度与压力控制，有效解决均温板焊接过程中易出现的虚焊、漏焊、变形、真空度不达标等问题，确保均温板内部真空腔密封性能与导热效率，成品热阻更低、温差控制更优，可满足均温板内真空度＜1.5×10-3Pa、区域温差△T＜5℃的行业高标准要求。设备操作便捷、自动化程度高，可搭配生产线实现连续作业，大幅降低人工成本与生产周期。

产品特点/ PRODUCT FEATURES

1、高精度压力控制，温度控制

2、自动调整热膨胀保持恒定压力值

3、1800分钟持续保压无泄露

4、多层导热结构，保持温度均匀性

5、多层隔热结构，传热率20-30%

适用范围/ SCOPE OF APPLICATION

一、产品适配品类

1、VC 均温板（真空蒸汽腔）

手机超薄 VC、平板 / 笔记本大尺寸 VC、车载散热 VC、服务器大功率 VC、基站通信设备均温板，覆盖超薄 0.15mm~ 厚款 5mm 全规格腔体压合。

2、热管复合均温组件

热管 + 均温板一体化散热模组、多热管阵列压合、焊接式散热板热压封合。

3、超薄散热复合板材

铜铝复合散热基板、绝缘导热复合板、新能源均温散热衬板。

4、电子导热封装件

半导体芯片散热腔、IGBT 水冷 / 均温散热腔体、动力电池散热均温板。

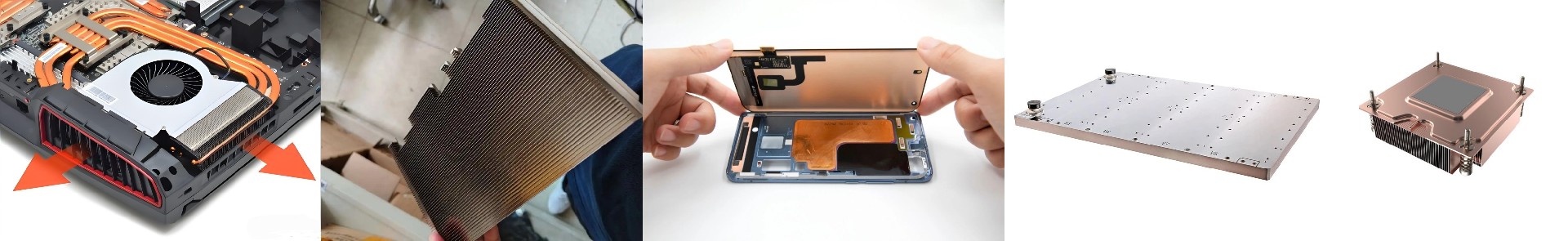

热管和均温板热管散热器手机VC 水冷散热器散热VC

技术参数/ TECHNICAL PARAMETER

型号		单位	100T	160T	200T	300T	400T	500T	600T
公称力		KN	1000	1600	2000	3000	4000	5000	6000
顶出力		KN	200	250	400	630	630	1000	1000
液体*大工作压力		Mpa	36.2	26	25	25	25	26	26
滑块行程		mm	300	300	300	300	300	300	300
*大开口高度		mm	400	400	400	400	400	400	400
工作台尺寸	前后	mm	600	600	800	800	1000	1000	1000
工作台尺寸	左右	mm	600	600	800	800	1000	1000	1000
滑块速度	快速上行	mm/s	100	100	100	＞100	＞100	＞100	＞100
	工作	mm/s	8-15	8-15	8-15	8-15	8-15	10	10
	回程	mm/s	60	60	70	70	70	80	65
机床外形尺寸	左右	mm	1200	1600	2120	2220	2220	2420	2520
	前后	mm	1200	1600	2120	2220	2220	2420	2520
	地面上高度	mm	2000	2200	2300	2300	2300	2500	2800
电机功率		KW	7.5	15	18.5	22	22	38	45
总重量（约）		T	4	7	12	13	16	19	22
