产品简介/ PRODUCT INTRODUCTION
气凝胶PET隔热片压合机(真空热压机)设备采用四柱式结构设计，配备精密伺服电机驱动，工作台面机械手抓料移动结构，自动将产品移动到热压工位进行抽真空热压，冷压工位冷却保压成型，动作结构平稳高效，可兼容各种新型隔热材料的热压封装成型工艺。配备PLC微电脑触控式操作系统，集成温度防呆，压力、温度、真空度多组生产数据实时显示和调节，配备安全光栅、信号报警灯，平衡脚杯适用于各种真空压合成型工艺的产品。
适用范围/ SCOPE OF APPLICATION

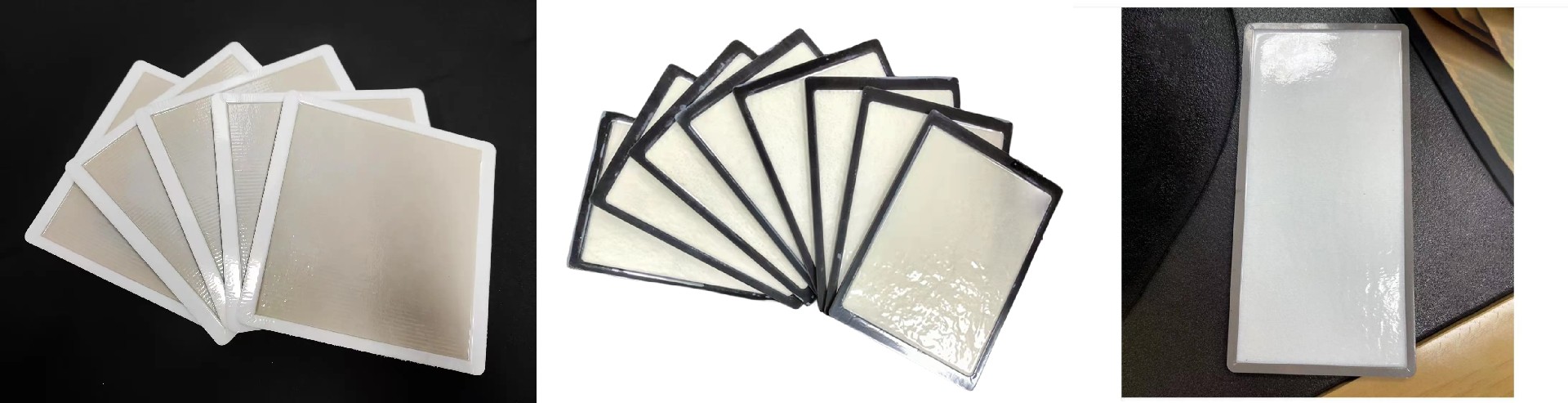

设备适用于气凝胶、冷凝胶、硅胶、PET、CCS等绝缘材料成型，主要用于新能源动力电池电芯隔热垫热压成型。
开口数：
1、工作台面开口数：单开口。
2、下工作台型出入：带型出入。
真空特性：
1、抽真空方式：治具室内抽真空。
2、*大工作真空度：≥720mmHg
操控方式：
1、控制方式：PLC控制。
2、操作方式：触摸屏+机械按钮
产品特点/ PRODUCT FEATURES
1、采用伺服油路系统，3只活塞缸，低噪音，高效节能，成品率高。
2、采用电加热，温度均匀稳定，误差在±5度内，大大提高产品的良率。
3、真空采用油式真空泵，抽气速度快，寿命长。真空泵0.75Kw。
4、加热板采用锰钢，热处理，镀铬，经久耐用，不变形。
5、加热温度升温过程可设置多段加热，使温度更准确，上下独立控制加温。
6、PLC微电脑触摸屏控制，数字压力控制，温度、速度可调可控。
7、品质易控制，稳定，产品变形小，溢胶量少。
8、操作简单，实用。成本低，能耗低，省空间，维修方便。
技术参数/ TECHNICAL PARAMETER
型号Type | 单位 | 40T | 63T | 100T | 160T | 200T | 315T | 400T | 500T | 630T | |
公称力 | KN | 400 | 630 | 1000 | 1600 | 2000 | 3150 | 4000 | 5000 | 6300 | |
顶出力 | KN | 63 | 100 | 200 | 250 | 400 | 630 | 630 | 1000 | 1000 | |
液体*大工作压力 | Mpa | 25 | 25 | 26.2 | 26 | 25 | 25 | 25 | 26 | 26 | |
滑块行程 | mm | 400 | 500 | 500 | 500 | 700 | 800 | 800 | 900 | 900 | |
*大开口高度 | mm | 600 | 700 | 900 | 900 | 1120 | 1250 | 1400 | 1500 | 1500 | |
工作台尺寸 | 前后F.B. | mm | 400 | 500 | 580 | 800 | 900 | 1200 | 1200 | 1400 | 1500 |
左右L..R. | mm | 400 | 500 | 710 | 800 | 900 | 1200 | 1260 | 1400 | 1500 | |
顶出行程 | mm | 120 | 160 | 200 | 200 | 250 | 300 | 300 | 300 | 400 | |
滑块速度 | 空程下行 | mm/s | 40 | 76 | 100 | 100 | 100 | >100 | >100 | >100 | >100 |
工作 | mm/s | 10 | 10 | 8—15 | 8—15 | 8—15 | 8—15 | 8—15 | 10 | 10 | |
回程 | mm/s | 60 | 60 | 60 | 60 | 70 | 70 | 70 | 80 | 65 | |
电机功率 | KW | 5.5 | 5.5 | 7.5 | 15 | 18.5 | 22 | 22 | 37 | 45 | |
机床外形尺寸 | 前后F.B. | mm | 1000 | 1100 | 1200 | 1600 | 2120 | 2220 | 2220 | 2420 | 2520 |
左右L.R. | mm | 1484 | 1900 | 2076 | 2650 | 2780 | 3440 | 3440 | 4100 | 4390 | |
地面上高度 | mm | 2406 | 2430 | 3300 | 3350 | 3690 | 3900 | 4050 | 5348 | 5600 | |
总重量（约） | T | 1.95 | 2.5 | 4 | 7 | 12 | 15 | 20 | 30 | 38 | |
