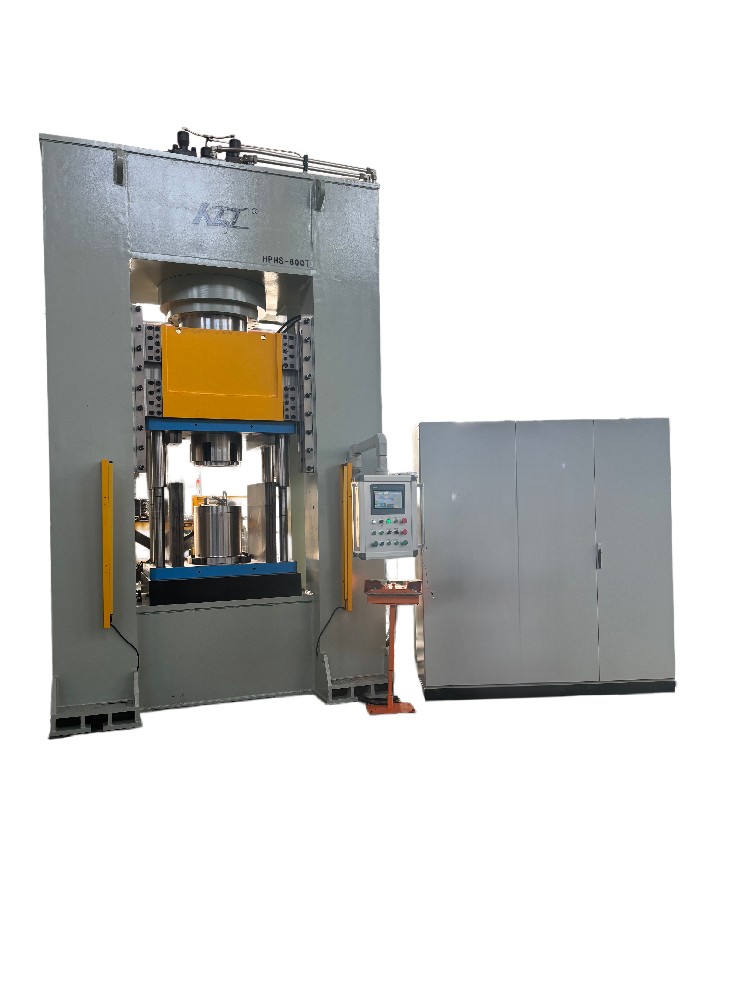

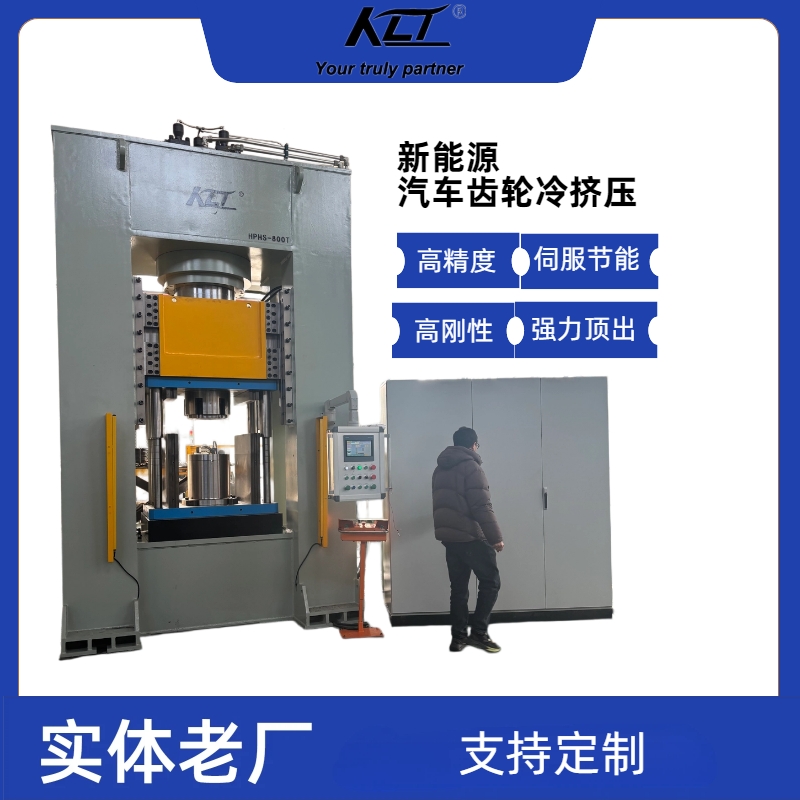

新能源汽车齿轮（电机轴、减速箱齿轮、花键轴等）冷挤压，对液压机的高刚性、高精度、压力 / 速度闭环控制、强力顶出、伺服节能、安全与自动化要求远高于普通液压机，核心是保证齿形精度、表面质量、材料致密性与大批量稳定性。所以我们的建议是优先选伺服框架式冷挤压专用机，而非普通四柱机。刚性、顶出力、控制精度是决定齿轮精度与合格率的关键必须匹配闭式挤压模具 + 强力双向顶出
产品特点/ Product features
1、采用整体框架式结构设计，经人工时效及抛光防锈处理，刚性强，变形小。
2、关键液压电器采用德国、美国和日本产品，质量可靠。
3、滑块式活动板下行速度，生产效率高。
4、压力、行程和加压时间等可按压制工艺要求调整。
5、 大台面，装模空间大，八面长导轨导向，活动精度高。
6、 采用定点、定量的稀油连续循环冷却润滑系统使机器动作更安全。
适用范围/ Scope of application
1、汽车零部件、新能源散热器、家用电器零部件、厨房用具等的拉伸、成型。
2、特别适用异形产品拉伸、成型等工艺。
3、金属或非金属的压印、拉伸、弯曲、翻边、成型等冲压。
技术参数/ TECHNICAL PARAMETER
项目 | UNIT | 500T | 650T | 800T | 1000T | 1500T | 2000T | 3000T | 5000T | |
主油缸 | 公称力 | KN | 5000 | 6500 | 8000 | 10000 | 15000 | 15000 | 30000 | 50000 |
*大行程 | mm | 400 | 500 | 500 | 500 | 500 | 500 | 600 | 600 | |
*大开口高度 | mm | 900 | 1000 | 1200 | 1400 | 1500 | 1500 | 1500 | 1500 | |
底缸 | 公称力 | KN | 400 | 500 | 500 | 600 | 1000 | 1000 | 1000 | 1000 |
*大行程 | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
卸料缸 | 公称力 | KN | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
*大行程 | mm | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
滑块行程速度 | 下行 | mm/s | 230 | 220 | 190 | 190 | 190 | 190 | 190 | 190 |
加压 | mm/s | 2/13 | 2/10 | 2/10 | 2/10 | 2/10 | 2/10 | 2/10 | 2/10 | |
回程 | mm/s | 220 | 210 | 180 | 180 | 180 | 180 | 180 | 180 | |
工作台有效面积 | 左右（柱内） | mm | 750 | 850 | 1000 | 1200 | 1500 | 1500 | 1500 | 1500 |
前后（边缘） | mm | 800 | 1000 | 1060 | 1400 | 1500 | 1500 | 1500 | 1500 | |
机器外形尺寸 | 左右 L-R | mm | 1780 | 2760 | 2960 | 3200 | 3700 | 3900 | 4200 | 4500 |
前后 F-B | mm | 1870 | 2100 | 2300 | 2500 | 2800 | 3000 | 3000 | 3500 | |
高 H | mm | 3700 | 4000 | 4400 | 4900 | 5600 | 6000 | 6200 | 6800 | |
电机功率 | KW | 24.5 | 31 | 49.6 | 60 | 91 | 92 | 147 | 196 | |
重量 | kg | 12000 | 14000 | 21000 | 25000 | 33000 | 41000 | 45000 | 520000 | |
用油量 | L | 800 | 800 | 1000 | 1300 | 1500 | 1800 | 2000 | 2200 | |
